HI,歡迎您來到廣東球会体育app下载儀器有限公司網站！ English
廣東球会体育app下载儀器有限公司
實驗室設計、規劃、儀器係統集成方案解決服務
全國谘詢熱線:
0769-85842789
實驗室設計、規劃、儀器係統集成方案解決服務
全國谘詢熱線:
0769-85842789所屬欄目：技術球会体育直播官方作者：球会体育app下载儀器點擊率：發布時間：2016-06-01 10:01:43

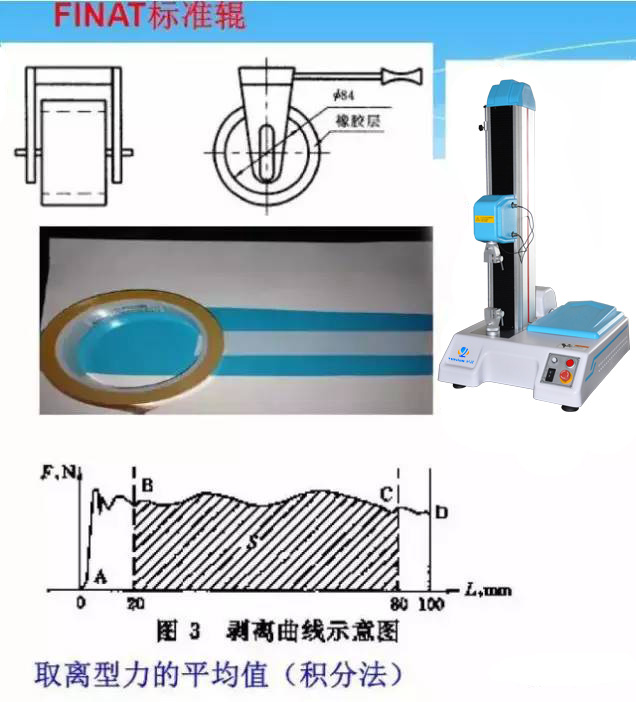

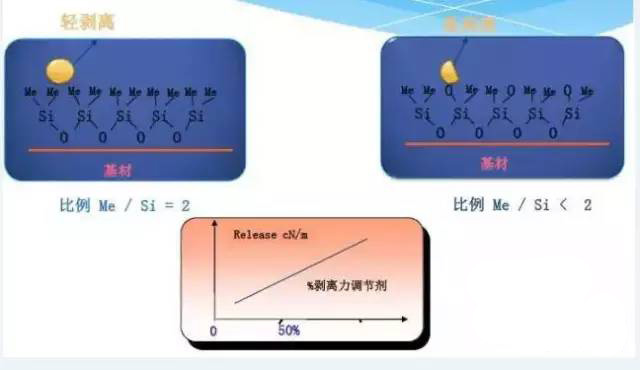

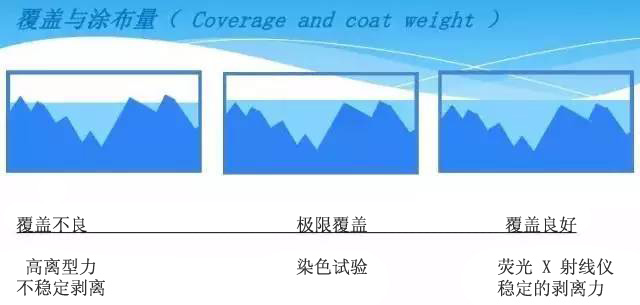

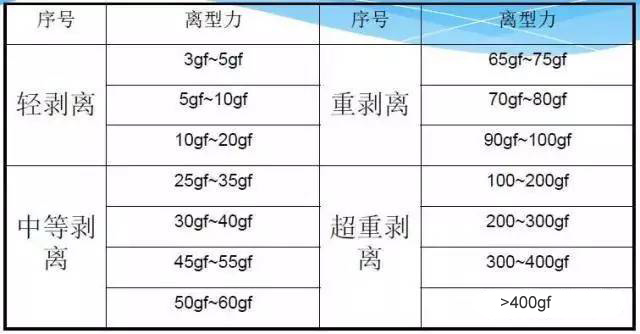

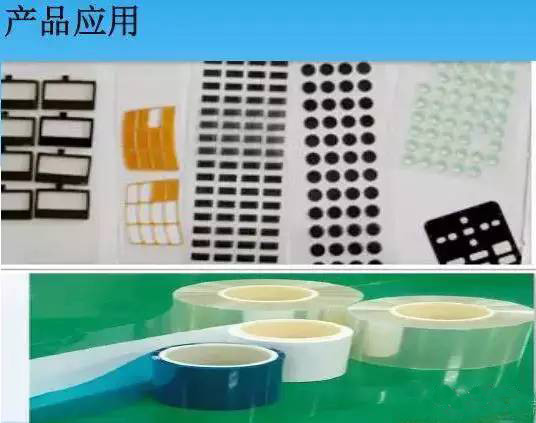

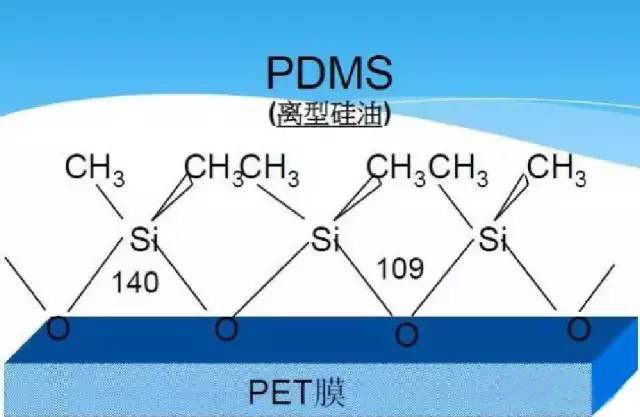

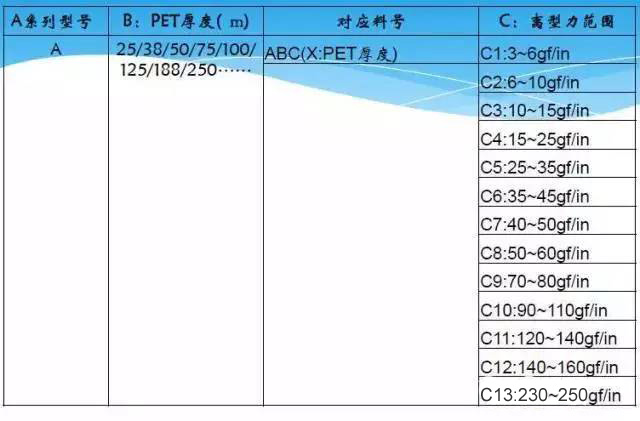

離型膜是指表麵具有分離性的薄膜，離型膜與特定的材料在有限的條件下接觸後不具有粘性或輕微的粘性。 A 基材分類： 1 PE（聚乙烯）離型膜 2 BOPP（聚丙烯）離型膜 3 PI（聚酰亞胺 ）耐高溫離型膜 4 PET（聚對苯二甲酸乙二酯）離型膜 5 其它：PC、PS、TPS、PVC…… B 按矽油塗層分類： 1 矽溶劑型 2 矽無溶劑型 3 氟素型 4 乳液型 5 光固化型（UV） 6 水性型 7 無矽型 矽油種類 1 按表麵顏色：紅色離型膜、黃色離型膜、綠色離型膜、藍色離型膜、白色離型膜等各種顏色的PET離型膜 2 基材表麵處理：單麵離型膜、雙麵離型膜 3 按離型力：超輕離型力，1~5gf/in 輕型離型力， ≥ 5gf/in≤20gf/in 中型離型力， ≥ 20gf/in≤60gf/in 重型離型力， ≥ 60gf/in≤100gf/in 超重剝離力， ≥100gf/in 離型膜結構 產品種類： 1.單麵或雙麵PET塗布離型膜； 2.輕離型到超重離型； 3.其他可根據客戶要求生產； 產品特點： 1.低噪音，剝離時柔和，優越的附著性； 2.無塵室加工生產，品質穩定性強； 3.各種厚度選擇（25μm～175μm）； 4.抗靜電處理； 離型力（ Release force ） 殘餘接著力（ Subsequent adhesion ） 覆蓋性（ Coverage ） 無掉矽、無消光、無矽轉移（ No rub-off、no smear、no migration ） 萃取率（ Extractable ） 測試條件： ·Tesa7475 標準膠帶 ·180度剝離 ·剝離速度300mm/min ·23±2℃,50±5%RH 離型力測試 用 兩條金屬條或玻璃板將被測樣品平壓其中，樣品承受70gf/cm²的壓力，在23±2℃的條件下放臵20H，以保證膠粘劑與矽酮離型底材有很好的接觸，之 後將樣品取出，在相對濕度為50±5%，溫度23±2℃的標準環境中至少放臵4小時之後再做剝離測試。24小時的測試值是離型膜永久剝離力! 老化剝離測試 將被測樣品放臵相同的一組金屬條或玻璃板中，並將樣條放臵於有空氣循環係統的烤箱內，設定溫度為70±5℃，老化20H，被測樣品取出烤箱後，至少放臵4小時之後再進行剝離測試。 測試條件： Tesa7475標準膠帶/NITTO31B膠帶 180度剝離 剝離速度300mm/min 23±2℃,50±5%RH SAS即膠帶接觸離型麵後剝離力變化的比值 Tesa7475標準膠帶 將測試完離型力的標準膠帶貼合於清潔的後SUS測試板上，同時在相同條件下貼合一條標準測試膠帶，於相對濕度為50±5%，溫度23±2℃的標準環境中至少放臵30min，再分別測試出兩被測試樣品的剝離力，根據以下公式進行計算： 殘餘接著力%＝（剝離膠帶所需的力/剝離控製組膠帶所需的力）*100% 備注：測試方法反應離型膜中離型劑對基材的附著能力 NITTO31B膠帶 將 NITTO31B膠帶按標準方法貼合於被測試離型膜和標準特氟龍紙上，按膠帶形狀切成長條，並承受20gf/cm²壓力放臵在70度烤箱中20H，取出後 以300mm/min的速度用接力計做180°剝離，將被測試離型膜上撕下膠帶所得的數據與從特氟龍上撕下的數據進行對比，按以下公式計算出殘餘接著力； 殘餘接著力%＝（剝離膠帶所需的力/剝離控製組膠帶所需的力）*100% 備注：測試方法反應離型膜中離型劑對基材的附著能力 塗布存在的方式 無掉矽、無消光、無矽轉移 無掉矽、無消光測試：以適當的壓力用手指同向摩擦塗層表麵10次後，判定有無矽膠脫落，再在磨擦過的位臵用黑色記號筆垂直畫粗線，根據顯示的顏色深淺，與標準樣進行比較，判定級別： Level 5 無消光，無矽脫落 Level 4 輕微消光 Level 3 消光 Level 2 矽脫落 Level 1 嚴重矽脫落 矽 轉移測試：（僅可用Sellotape膠帶）取一段Sellotape粘於塗層表麵，用適當手指壓力將其撫平，取下膠帶使其兩端自然接觸形成一環狀 。然後拉開使其分離。與未粘過塗層表麵的膠帶（空白膠帶）對比，如果發生了矽轉移，則拉開膠帶所需的力將小於空白膠帶所需的力。記下結果：無矽轉移，輕度 矽轉移嚴重矽轉移…… 萃取率（ Extractable ） 1.測出塗布量A 2.放入甲苯溶劑中72小時 3.72小時後取出,在室溫下自然幹燥 4.測出塗布量B 5.萃取率=[ (A-B)/A ] ×100% 注明:萃取率如果是10%，表示有10%的矽油未反應完全或交聯度不足 離型力產生方式 離型膜範圍 離型膜料號命名注意細節 料號對應表 1、從原材料入廠、塗布、分條到產品交付，每一個流程每一個環節，我們始終以嚴謹的品質管理貫穿始終。每一批次產品都經過品質部門嚴格地檢驗和測試，每一批次的留樣與測試結果都按規定妥善保存。 2、我們擁有專業的研發團隊並與供應商合作不斷地開發出革新的新產品，從而定義行業標準帶來幫助。 3、技術部門同銷售部門同時密切與客戶不斷溝通與交流，在新的需求與新的 市場迅速做出應對方案，幫助客戶解決問題。 4、長期的員工培訓計劃使員工準確掌握生產所有的要點，讓每一個細節都向極致方向發展，做出比同行業更好和產品給到客戶。什麽是離型膜？
廣東球会体育app下载儀器有限公司版權所有. 備案號：粵ICP備12056813號
地址：東莞市厚街鎮東業路怡昌科技園11棟
座機：0769-85842789
華東辦事處（蘇州）
info@pw-test.com地址：蘇州工業園夷陵山街35號協創科技園7幢505
