概述

接觸角是指在氣、液、固三相交點處所作的氣-液界麵的切線，此切線在液體一方的與固-液交界線之間的夾角θ，接觸角測量是現今表麵性能檢測的主要方法。YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

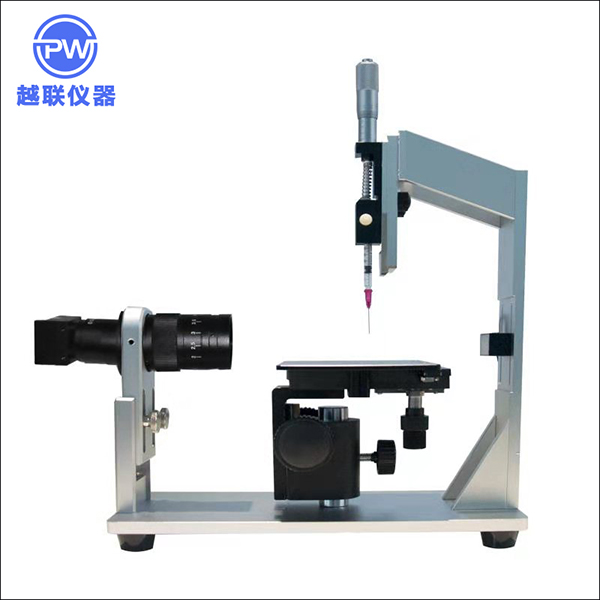

PW-D80基礎型接觸角測量儀是采用光學成像的原理，通過圖像輪廓分析方式測量樣品表麵接觸角、潤濕性能、表麵能等性能，設備性價比極高、功能全麵、可滿足常規樣品表麵潤濕性能測量。YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

符合國家的相關標準

1、GB/T 24368-2009(玻璃表麵疏水汙染物檢測)；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

2、SY/T5153-2007（油藏岩石潤濕性測定方法）；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

3、ASTM D 724-99（2003）（紙的表麵可濕性的試驗方法）；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

4、ASTM D5946-2004（塑料薄膜與水接觸角度的測量）；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

5、ISO15989（塑料薄膜和薄板電暈處理薄膜的水接觸角度的測量）；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

產品特點

1.主機采用高強度航空鋁合金結構搭配模塊化設計理念，自主研發的集成芯片電路控製，采納國際頂尖進口接觸角設備的設計精華與配置，保證儀器具有極強的穩定性；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

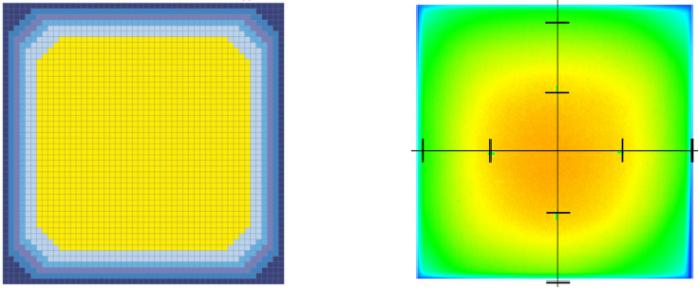

2.采用工業級密集可調LED冷光源係統（壽命25000H以上），保證成像更清晰，同時避免額外熱度所導致的小液滴揮發；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

3.采用高性能日本原裝進口工業機芯，工業級連續變倍顯微鏡，確保圖像的真實性，獲取最佳的成像效果；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

4.采用USB2.0標準接口，數據傳輸速度快，兼容性高，成像穩定性強；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

5.國內首家提供德國進口的接觸角測量校準樣，確保儀器的精準性，角度校準標準片3°5°8°；60°90°120°；115°（選配）；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

6.采集係統設計靈活，適用於絕大部分測量環境，簡單應付多種複雜的樣品表麵測量；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

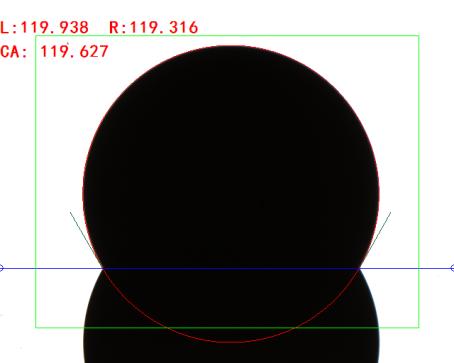

7.擁有全球最先進接觸角分析方法，滿足所有種類液滴成像的精確擬合，其中包括球会体育app下载獨有的微分橢圓與微分圓球会体育app下载液體成像擬合方法；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

8.采用國際領先的計算方法，軟件已實現全自動擬合避免人為操作造成的誤差；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

9.具備雙邊接觸角測量快速擬合功能，更全麵量分析液體與固體的表麵潤濕性能、更準確的分析表麵的實際潤濕情況；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

10.動態拍攝、視頻快速測試數據，可以連續性記錄測試接觸角的變化，再由軟件自動批量擬合；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

11.軟件自動生成報告，其中涵蓋Word形式、Excel形式、譜圖形式等多種數據報告；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

12.具備多種可選配功能件，我司研發團隊雄厚可滿足客戶提出來的各種定製測量要求；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

應用

接觸角測量儀廣泛應用於各個行業領域，在手機製造、玻璃製造、表麵處理、材料研究、化學化工、半導體製造、塗料油墨、電子電路、紡織纖維、醫療生物等領域，接觸角測量已經成為了一項評估表麵性能的重要儀器。（部分測試功能需要選購專門附件完成）YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

1、液體在固體表麵的鋪展、滲透、吸收等潤濕行為，座滴法測量靜態接觸角；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

2、材料在固體表麵的前進角、後退角、接觸角滯後、滾動角、動態接觸角測量；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

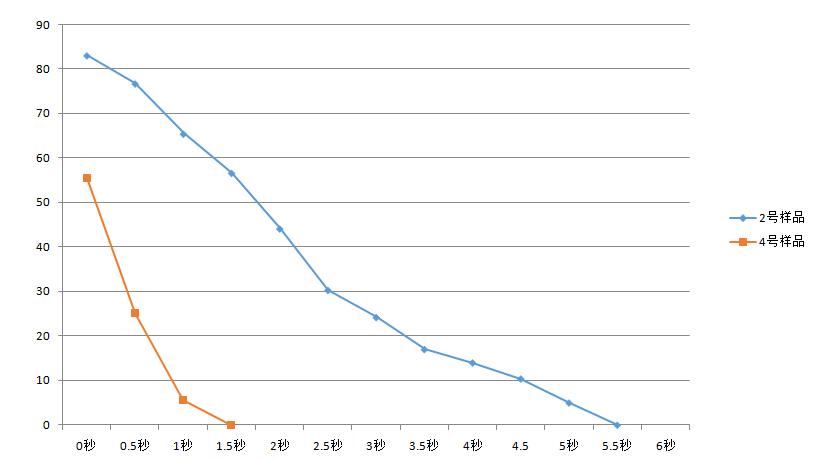

3、吸收材料的連續實時研究及過程記錄，接觸角隨時間變化曲線分析；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

4、各種球会体育app下载材料的接觸角測量，如粉末、彎曲曲麵、超疏水/超親水樣品；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

5、附著滴法測試材料浸沒在液體中的接觸角測試；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

6、懸滴法測量各種液體表界麵張力及其極性、色散分量；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

7、計算固體表麵自由能（Surface free energy），及其極性色散分量分析；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

8、分析液體在固體表麵的粘附功（Adhersion），評估固體表麵均勻性、清潔度等。YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

設備原理

YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

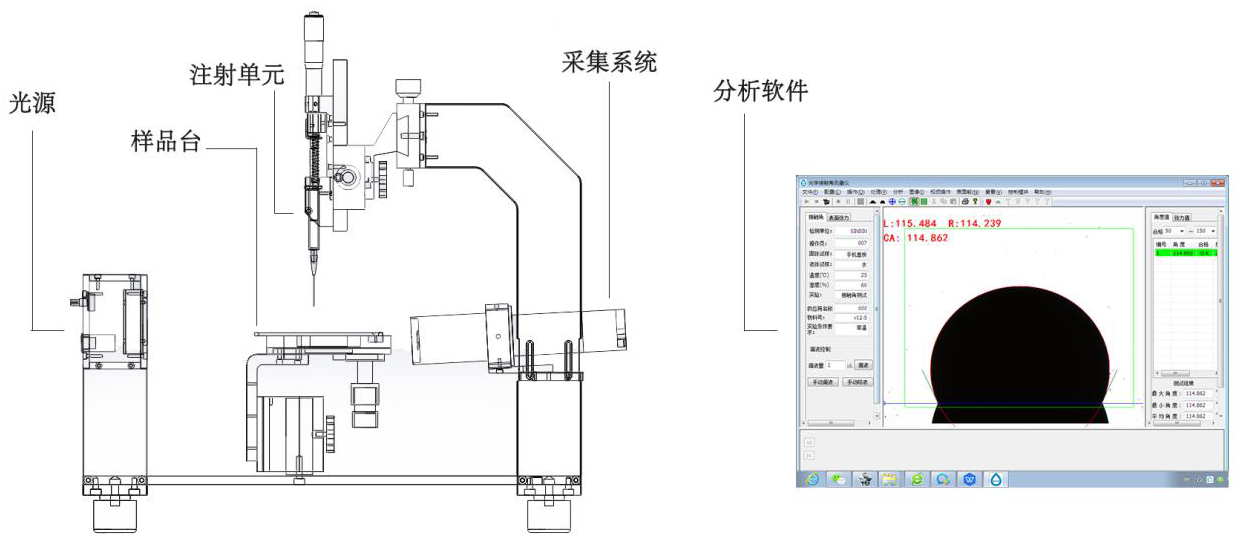

如上圖、接觸角測量儀主要由光源、注射單元、樣品台、采集係統、分析軟件五大部分組成，設備采用光學成像的原理。YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

光源采用密集LED冷光設計，發光均勻，圖像清洗，壽命長；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

注射單元采用微量手動旋鈕式進液，滴液穩定，精度高；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

樣品台采用三維手動精調平台，操作靈活，定位準確，樣品台可根據實際樣品尺寸定製；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

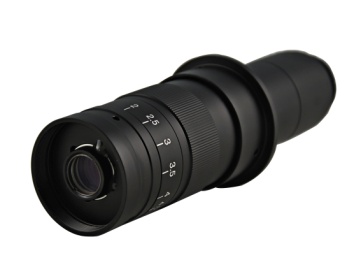

采集係統采用黑白進口CCD相機，拍攝穩定，圖像清晰，真實可靠，鏡頭采用德國工業級進口配置，0.7-4.5倍放大可調，成像無畸形變形；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

分析軟件功能強大，具備一鍵式全自動擬合能力，具備國際最領先的擬合方法，滿足各種液滴形態的精確擬合；YCy拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

技術規格

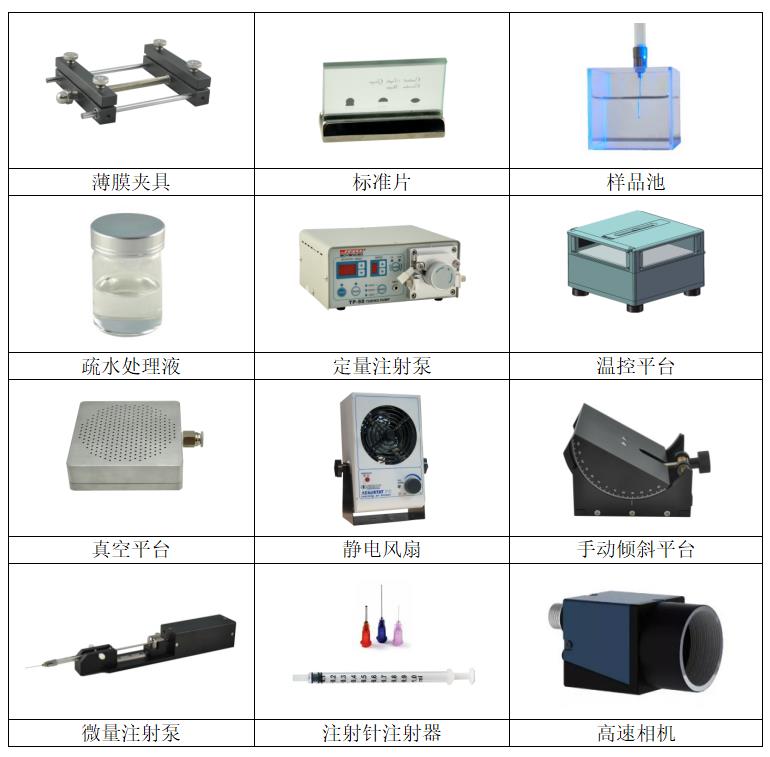

設備選配件
