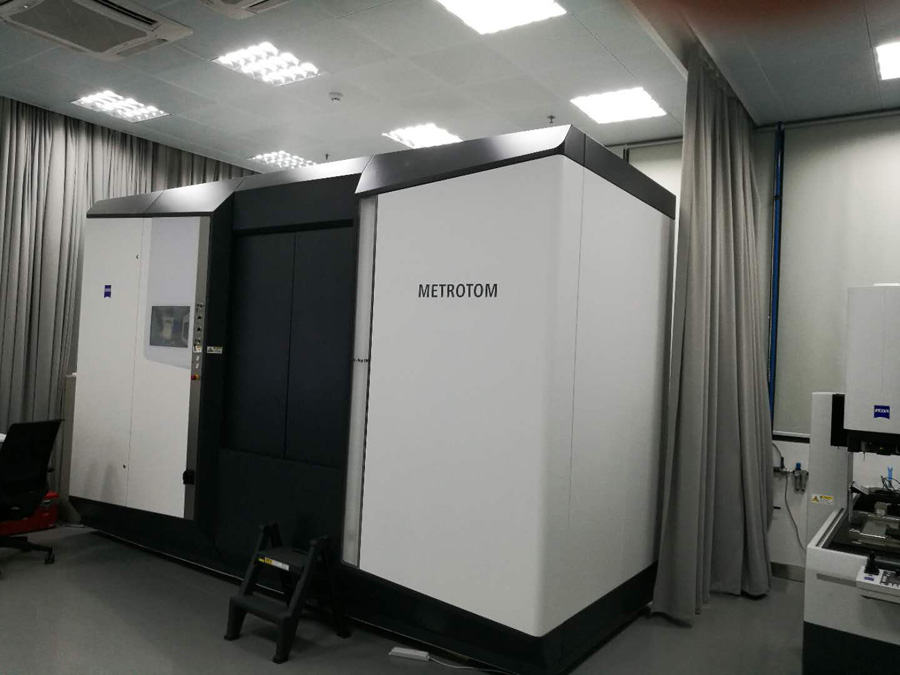

工業CT即工業計算機斷層掃描成像，它能在對檢測物體無損傷條件下，以二維斷層圖像或三維立體圖像的形式，清晰、準確、直觀地展示被檢測物體的內部結構、組成、材質及缺損狀況。其基本原理是依據輻射在被檢測物體中的減弱和吸收特性。同物質對輻射的吸收本領與物質性質有關。所以，利用放射性核素或其他輻射源發射出的、具有一定能量和強度的X射線或γ射線，在被檢測物體中的衰減規律及分布情況，就有可能由探測器陳列獲得物體內部的詳細信息，最後用計算機信息處理和圖像重建技術，以圖像形式顯示出來。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

工業CT技術涉及了核物理學、微電子學、光電子技術、儀器儀表、精密機械與控製、計算機圖像處理與模式識別等多學科領域，是一個技術密集型的高科技產品。工業CT廣泛應用在汽車、材料、鐵路、航天、航空、軍工、國防等產業領域，為航天運載火箭成功發射、航空發動機的研製、大型武器係統檢驗與試驗、地質結構分析、鐵道車輛提速重載安全、石油儲量預測、機械產品質量判定等提供了的重要技術手段。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

工業CT技術特點

從本質上講，工業CT是一種射線檢測技術，與射線照相、實時成像有一些共同之處，如檢測時需要足夠高的射線能量以穿透工件，同時，它不受被檢測工件的材料種類、外形、表麵狀況的限製，檢測現場有防護設施等。與常規射線檢測技術相比，主要優點有:rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

1、工業CT能給出檢測工件的二維或三維圖像，感興趣的目標不受周圍細節特征的遮擋，圖像容易識別，從圖像上可以直接獲得目標特征的空間位置、形狀及尺寸信息;常規射線檢測技術是將三維物體投影到二維平麵上，造成圖像信息疊加，評定圖像需要有一定的經驗，難以對目標進行準確定位和定量測量。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

2、工業CT具有突出的密度分辨能力，高質量的CT圖像密度分辨率甚至可達到0.3%，比常規無損檢測技術高一個數量級;rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

3、采用高性能探測器的工業CT，探測器的動態響應範圍可達106以上，遠高於膠片和圖像增強器;rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

4、工業CT圖像是數字化的結果，圖像便於存儲、傳輸、分析和處理。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

CT獨特的優點使得它在無損檢測中的應用日益廣泛，由於工業CT圖像直觀，圖像灰度與工件的材料、幾何結構、組分及密度特性相對應，不僅能得到缺陷的形狀、位置及尺寸等信息，結合密度分析技術，還可以確定缺陷的性質，使長期以來困擾無損檢測人員的缺陷空間定位、深度定量及綜合定性問題有了更直接的解決途徑。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

工業CT應用實例

1、工件內部氣孔、裂紋等缺陷檢測rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

工業CT設備對氣孔、夾雜、針孔、縮孔、分層、裂紋等各種常見缺陷具有很高的探測靈敏度，一定範圍內能夠精確地測定缺陷的幾何尺寸。由於複雜零件的結構限製，某些部位的缺陷用傳統的射線照相或超聲檢測方法無法進行探傷。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

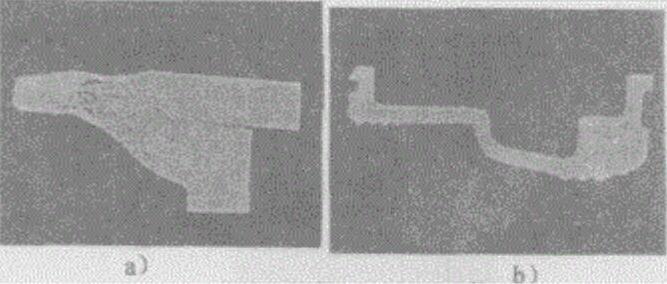

圖1a為某鑄件的工業CT檢測圖像，在鑄件內部發現了大量直徑0.3mm以下的氣孔，圖1b是另一鑄件關鍵部位的CT檢測圖像，圖中發現了直徑0.2mm以下的高密度夾雜，而采用所有常規無損檢測方法均無法對該部位的缺陷進行有效地探傷。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

圖1鑄件CT檢測圖像rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

圖2是某鑄件壓製前後的斷層圖像，從圖中可看出壓製後鑄件內部的縮孔已經明顯變小或消失，檢測結果對製定這種材料的合成及壓製工藝有指導作用。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

圖2某鑄件壓製前(左)和壓製後(右)CT圖像rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

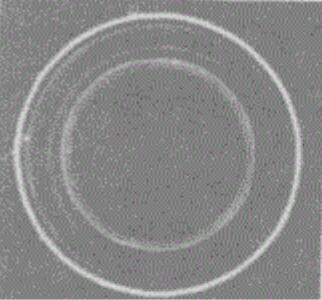

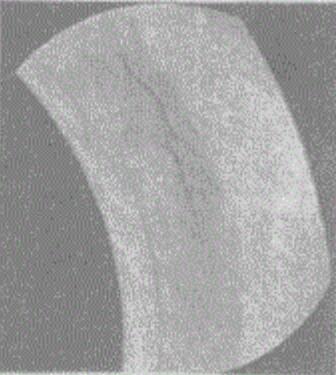

圖3是一種新型複合材料的CT斷層圖像，圖中可清楚地看到該複合材料內部的環狀微裂紋。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

圖3新型複合材料CT檢測圖像rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

2、焊縫質量診斷rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

工業CT裝置用於焊接質量檢測，能夠為技術人員提供準確的焊縫質量數據，為焊接工藝的改進提供依據。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

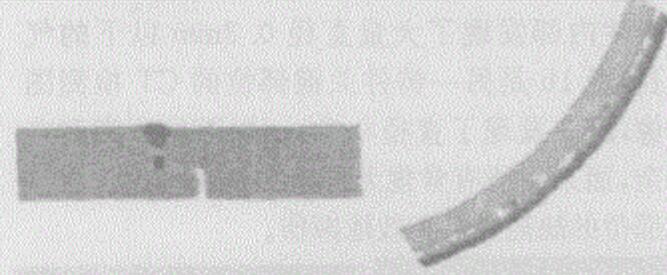

圖4是鈹焊接件垂直焊縫和平行焊縫掃描獲得的CT圖像，左圖上可精確測量熔池深度、有效焊深、表麵焊寬等數據，右圖揭示了焊縫根部縮孔的分布及尺寸。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

圖4垂直焊縫掃描(左)和平行焊縫掃描(右)CT圖像rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

3、密度分布表征rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

導彈或火箭發動機的裝藥質量要求很高，除了不能有夾雜外，對藥柱密度均勻性有嚴格要求，以保證使用的安全可靠性。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

圖5為某型號導彈裝藥情況工業CT檢測圖像，可以看出藥柱密度分布極不均勻，且藥柱與外殼之間存在微小間隙。通過適當的標定技術，可以建立起區域CT值和藥柱物理密度之間的對應關係。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

圖5某型號導彈藥柱密度分布檢測圖rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

4、內部結構及裝配情況檢測rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

對封閉物體進行CT檢測，在獲得物體內部結構組成的同時，可以得到偏心、變形、間隙等信息，對判斷裝配質量有重要價值。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

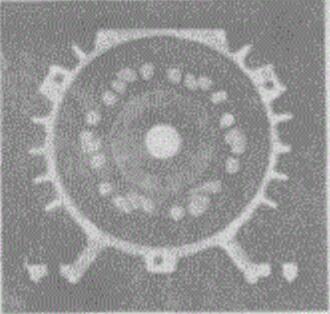

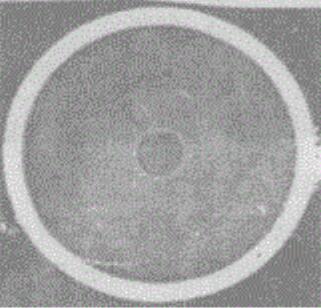

圖6為摩托車電機的CT圖像，圖7是一種鋁構件橫截麵CT圖像，對產品的結構設計或改良設計有重要參考價值。圖8為某型號導彈的CT圖像，可以看出外層藥柱與殼體之間出現了嚴重的脫粘間隙和空洞。rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

圖6rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

圖7rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器

圖8rha拉力機_材料試驗機_剝離力試驗機_快速溫變試驗箱-球会体育app下载儀器
